准备制作PM2.5检测仪 资料

硬件相关 | Posted by 老沙
3月 27 2014

雾霾很严重

想买个PM2.5检测仪,网上一看都太贵,从400~8000。。。。。

然后查了查原理,很简单呀,就想做个PM2.5检测仪

晚上在网上逛了逛,发现了一个性价比很高的粉尘传感器,夏普的GP2Y1010AU0F

淘宝上卖27元,一下买了三个,做好了卖个试试,呵呵,加个有AD的单片机,一个锁存器,一个数显,成本应该50元之内

传感器PDF

gp2y1010au_e

下边的一些网上的资料

=====================================

使用夏普GP2Y1010AU0F灰尘传感器检测空气质量

夏普GP2Y1010AU0F灰尘传感器价格较便宜,能检测出室内空气中的灰尘和烟尘含量.

检测原理

其原理如下图,传感器中心有个洞可以让空气自由流过,定向发射LED光,通过检测经过空气中灰尘折射过后的光线来判断灰尘的含量。

pm1

pm2

pm3

pm4







根据电路图, 把Arduino和传感器连接起来:

  1. Sharp pin 1 (V-LED) => 5V 串联1个150欧姆的电阻(最好在电阻一侧和GND之间再串联一个220uf的电容)
  2. Sharp pin 2 (LED-GND) => GND
  3. Sharp pin 3 (LED) => Arduino PIN 2 (开关LED)
  4. Sharp pin 4 (S-GND) => GND
  5. Sharp pin 5 (Vo) => Arduino A0 pin (空气质量数据通过电压模拟信号输出)
  6. Sharp pin 6 (Vcc) => 5V



  1. /*
  2. Interface to Sharp GP2Y1010AU0F Particle Sensor
  3. Program by Christopher Nafis
  4. Written April 2012
  5. http://www.sparkfun.com/datasheets/Sensors/gp2y1010au_e.pdf
  6. http://sensorapp.net/?p=479
  7. Sharp pin 1 (V-LED)   => 5V (connected to 150ohm resister)
  8. Sharp pin 2 (LED-GND) => Arduino GND pin
  9. Sharp pin 3 (LED)     => Arduino pin 2
  10. Sharp pin 4 (S-GND)   => Arduino GND pin
  11. Sharp pin 5 (Vo)      => Arduino A0 pin
  12. Sharp pin 6 (Vcc)     => 5V
  13. */
  14. #include<SPI.h>
  15. #include<stdlib.h>
  16. intdustPin=0;
  17. intledPower=2;
  18. intdelayTime=280;
  19. intdelayTime2=40;
  20. floatoffTime=9680;
  21. intdustVal=0;
  22. inti=0;
  23. floatppm=0;
  24. char s[32];
  25. floatvoltage=0;
  26. floatdustdensity=0;
  27. floatppmpercf=0;
  28. voidsetup(){
  29.  Serial.begin(9600);
  30.   pinMode(ledPower,OUTPUT);
  31.  // give the ethernet module time to boot up:
  32.   delay(1000);
  33.   i=0;
  34.   ppm=0;
  35. }
  36. voidloop(){
  37.   i=i+1;
  38.   digitalWrite(ledPower,LOW);// power on the LED
  39.   delayMicroseconds(delayTime);
  40.   dustVal=analogRead(dustPin);// read the dust value
  41.   ppm=ppm+dustVal;
  42.   delayMicroseconds(delayTime2);
  43.   digitalWrite(ledPower,HIGH);// turn the LED off
  44.   delayMicroseconds(offTime);
  45.   voltage=ppm/i*0.0049;
  46.   dustdensity=0.17*voltage-0.1;
  47.   ppmpercf=(voltage-0.0256)*120000;
  48.  if(ppmpercf<0)
  49.     ppmpercf=0;
  50.  if(dustdensity<0)
  51.     dustdensity=0;
  52.  if(dustdensity>0.5)
  53.     dustdensity=0.5;
  54.  StringdataString=””;
  55.   dataString+=dtostrf(voltage,9,4,s);
  56.   dataString+=”,”;
  57.   dataString+=dtostrf(dustdensity,5,2,s);
  58.   dataString+=”,”;
  59.   dataString+=dtostrf(ppmpercf,8,0,s);
  60.   i=0;
  61.   ppm=0;
  62.  Serial.println(dataString);
  63.   delay(1000);
  64. }

把传感器和Ardiuno连接好后,可以连续打印出传感器的输出电压值。输出电压大小和灰尘含量的曲线入下图:

pm5

pm6

pmp1

pmp2

pmp3

pmp4

pmp5

笔记本升级,内存双芝奇8G*2 出美光1333 4G

心情空间 | Posted by 老沙
3月 24 2014

IMG_20140324_110900

IMG_20140324_111145

发两个图 留档 ar9331 引脚定义 与DDR内存叠焊图

路由硬改技术 | Posted by 老沙
3月 21 2014

ar9331 DDR内存叠焊

宇瞻U盘坏了有日子了,买了两个is902e is903板子换上flash好了,变成usb3.0了,比原来的快多了

硬件相关 | Posted by 老沙
3月 21 2014

开始量产总是失败,后来去数据之家看贴子,原来早在2011年就有人干过这事了。

单flash的情况

工具下载:

18_804526_f4c6d75e81247eb 18_1177179_49fcd669157c592 18_804526_779134b02fcb59f

ChipGenius_

u1_8G u1_8G_false 131313 131313_write 131313_write_atto



然后上了两片flash

131313_16G_write_atto



看坏块177,看来宇瞻用的flash也不怎么样呀!!!!!!!!!bad

E430 换高分屏全过程 1600×900屏

硬件相关 | Posted by 老沙
3月 09 2014

屏线我一共做了两次,第一次只是试验,屏线没有缠绕,有干扰下图

忘说了,屏是三星LTN140KT07,屏是tb上买的180块,邮费22,用的是顺丰

为什么要自己做线?

因为上淘宝买线遇到了骗子,单6位的线,非告诉我支持高分辩率,无语

和骗子的对话在最下边



E430主板接口引角定义:

e430主板口

LVDS定义

lvds口



主板口和lvds新加的8条线的对应该关系



IMG_20140308_134730IMG_20140308_153416IMG_20140308_153454

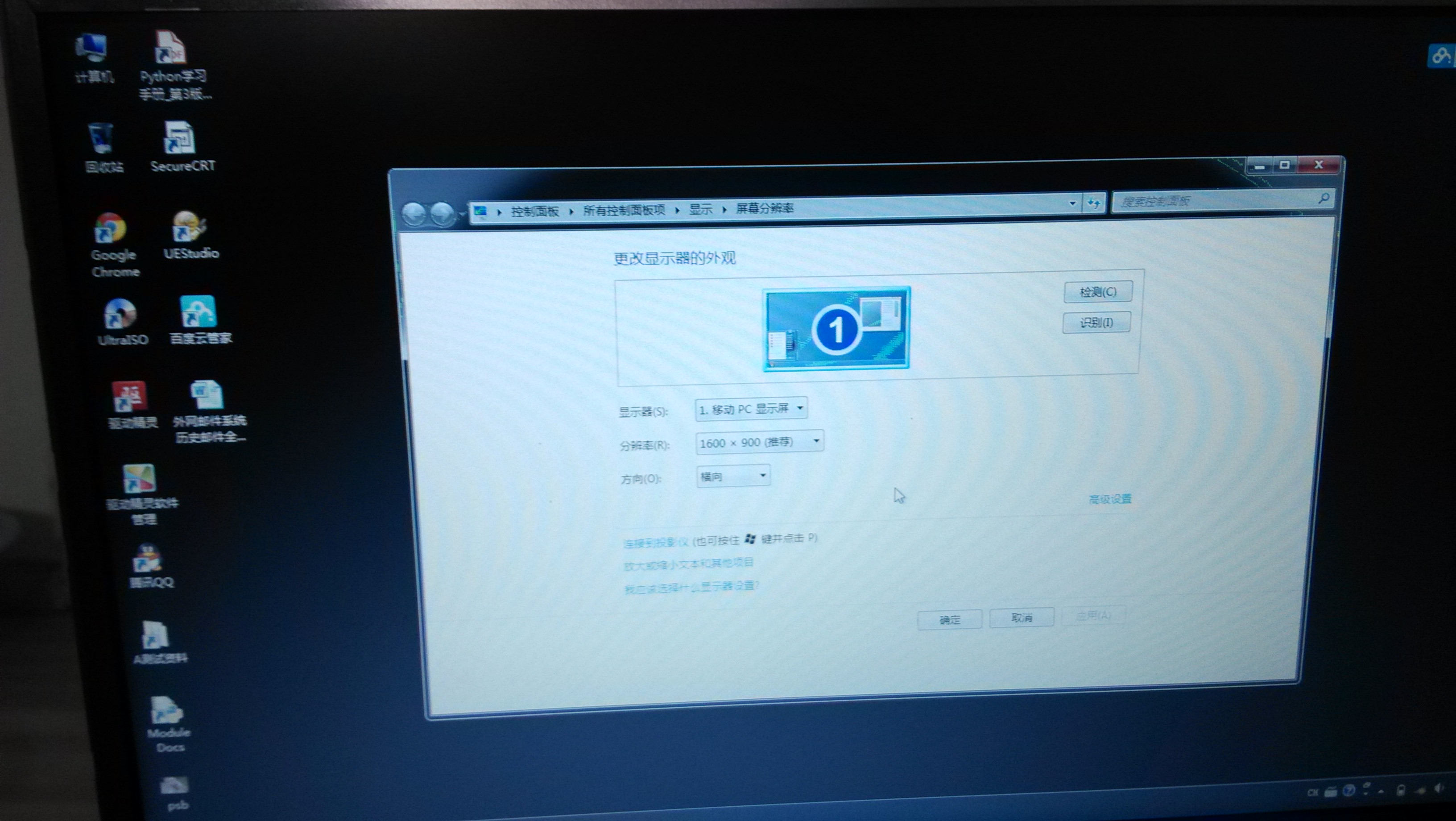

效果,因为没有缠绕,看到屏中图那些角纹了吗?,是干扰



IMG_20140308_161410IMG_20140308_161416 IMG_20140308_161434

===================================

于是,我又重做了一次:

本来线用IDE DMA133的线,后来一看太粗了,放弃了…..

IMG_20140309_104540









用漆包线0.10mm的

IMG_20140309_113214



线太细,用手缠绕太费劲了,改用转了,呵呵。

IMG_20140309_114358

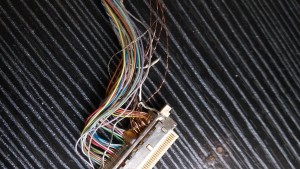

LVDS加了8条线和3条地线

IMG_20140309_143542

IMG_20140309_143559

IMG_20140309_144701 IMG_20140309_144706

焊线前边的灯和摄像头,还有麦

IMG_20140309_150341

IMG_20140309_150345



安装本。。。。拆了N回了,太熟练了。。。。。。。。

看看吧12G内存,i7的U,ssd 128G

IMG_20140309_151203 IMG_20140309_151458 IMG_20140309_151608 IMG_20140309_152402

无线网卡是锁定的,不能换我自己改过bios,用编程器刷上的。回头还要写另一个贴子

链接:…………………………..留地方

IMG_20140309_152418

换完了,看效果

IMG_20140309_152950 IMG_20140309_153017



============================================

如何拆,借用中关村在线的一个贴子,大家看这个贴子

http://nbbbs.zol.com.cn/41/32108_404595.html



============================

旺旺号:xiaowu0705

http://xiaouwu0705.taobao.com/shop/view_shop.htm?spm=a1z09.2.9.18.xnQzQa&user_number_id=26571954

大家去他家买要小心了。。。。

这是我们的对话:

——— (14:44:31):
老板好,我的是e430的本,要换LTN140KT04这个屏,用这个e430的高分屏线可以吗?
xiaowu0705 (14:44:33):
本店上架,都有现货。都可以直接拍下。白天下午6.30前都可以发出。默认快递申通 圆通 中通 天天快递,(以上快递可以留言指定)需要顺丰通知客服改运费(顺丰江浙沪12元,安徽14,其他地区22,新疆西藏24元。到付现付一致)
——— (14:44:45):
1600×900的
xiaowu0705 (14:44:55):
恩   可以的
25元的
xiaowu0705 (15:23:02):
在的
要发吗
原装的
——— (15:23:25):
一会儿下单
LTN140KT07这个屏可以用吧
我怕买错了
e430
xiaowu0705 (15:26:08):
恩
E430 的机器肯定好用的
——— (15:26:37):
我是说,屏我没买错吧
——— (15:41:46):
付款了
xiaowu0705 (15:41:58):
——— (15:42:02):
记得发货,尽量上午送
xiaowu0705 (15:43:20):
62014/3/8
——— (9:22:47):
哥们
xiaowu0705 (9:22:47):
本店上架,都有现货。都可以直接拍下。白天下午6.30前都可以发出。默认快递申通 圆通 中通 天天快递,(以上快递可以留言指定)需要顺丰通知客服改运费(顺丰江浙沪12元,安徽14,其他地区22,新疆西藏24元。到付现付一致)
———(9:22:55):
在吗?
xiaowu0705 (9:23:25):
恩在的
——— (9:23:29):
线到了,我也换上了,换上之后和用我的原装的屏线效果是一样的
有竖条,并且颜色不对
xiaowu0705 (9:28:13):
你需要查下显卡和屏幕的
———(9:28:44):
查哪些东西?
能说详细一些吗?
xiaowu0705 (9:28:57):
显卡是否正常
你是维修的吗
——— (9:29:03):
不是
我本是好的
只是换个高分的屏而以
以前的屏也是好的
———(9:30:42):
高分线的型号是什么呀?
xiaowu0705 (9:31:18):
我们的 屏线支持高分屏幕的
——— (9:33:07):
可现在有角纹,并偏色,是不是线有断的地方呀?
xiaowu0705 (9:33:37):
不是的
——— (9:34:10):
我有照片
能帮着看看,是什么问题吗?
——— (9:54:38):
那是什么问题?
屏是刚买的新屏
——— (9:56:52):
要不我在本地店里去换一下高分的线,如果好了说明是线的问题,你帮我退了这条线,你出来回的邮费,如果是屏的或是其它问题,我马上给你确定付款,你看行吗?
xiaowu0705 (9:58:00):
好的
———(10:47:36):
你卖我的线
xiaowu0705 (10:48:00):
是这样的
——— (10:48:12):
我在本本换屏的群里,人家的线是这样的
现在竖行,每隔一行,就缺一行
——— (10:49:20):
我重安了驱动
——— (10:51:05):
你的线应该是改的吧,我真是不想折腾,老板想想办法吧,能弄好就行,要不我大周末的还要跑到中关村,很远的
你说要真换条线好了,我退了,你有损失,我也累,两人都不划算
xiaowu0705 (10:53:43):
哪个线不是每条都 必要接的
——— (10:55:01):
那您见过类似的问题吗?
xiaowu0705 (10:56:06):
你I屏幕有测试过吗
——— (10:59:45):
没没有另外的高分屏测了,不过我刚才算了一下,您的线和我原来的线,在屏的那头,线的跟数是一样的
。。。。。
只是有两条地的位置不一样而以
全是19条线
——— (11:03:30):
给你复制照片的,老兄,你是不是发错了?
xiaowu0705 (11:03:54):
这个不会错
我们的线支持高分的
———(11:05:26):
——— (11:53:22):
——— (11:56:45):
双6位,少3对,差分线
。。。。。。。。。。
——— (16:21:36):
你的线少了8根
还告诉我没错
我很佩服你
———(16:23:03):
你怎么说?
高分是双6位的线
你的是单6位线
——— (16:24:12):
好好看看
xiaowu0705 (16:24:35):
——— (16:24:37):
你说怎么处理?
——— (16:30:04):
你之前说的,你出往返邮费退了?
——— (9:56:52):要不我在本地店里去换一下高分的线,如果好了说明是线的问题,你帮我退了这条线,你出来回的邮费,如果是屏的或是其它问题,我马上给你确定付款,你看行吗?xiaowu0705 (9:58:00):好的

xiaowu0705 (16:31:28):
我问下吧





然后就没结果了。。。。。。。。。。。。。。。
